Εγκατάσταση καλωδίωσης συναγερμού - συνδεσμολογία συναγερμού σπιτιού.

Η εγκατάσταση της καλωδίωσης είναι πολύ σημαντική σε ένα σύστημα συναγερμού.
Από αυτήν εξαρτάται η δόμηση ολόκληρου του συστήματος συναγερμού.

Θα πρέπει λοιπόν να πούμε κάποια βασικά για την δόμηση του συστήματος για παγίδες στα εξωτερικά (πατζούρια ή ρολά), στα τζάμια ή και στα δύο.

Για παράδειγμα έχουμε ένα διαμέρισμα 80 τμ με 2 υπνοδωμάτια, κουζίνα, σαλόνι, τραπεζαρία, ένα μπάνιο και ένα wc.

Μαγνητικές επαφές:
dc1561

Το διαμέρισμα αποτελείται από μια πόρτα εισόδου (ασφαλείας), 1
μια μπαλκονόπορτα στο σαλόνι (διπλή συρόμενη, που κλείνει στη μέση με ρολό μονό), 2-1-3
μια πόρτα (χωρίς ρολό ή πατζούρι) και ένα παράθυρο (διπλό επάλληλο χωρίς ρολό ή πατζούρι) στην κουζίνα, 3
ένα παράθυρο (με ανάκληση χωρίς ρολό ή πατζούρι) στο μπάνιο, 1
ένα παράθυρο (διπλό επάλληλο με ρολό ή πατζούρι μονό) 2-1-3 και
μια μπαλκονόπορτα (με ρολό ή πατζούρι) στην κρεβατοκάμαρα 1-1-2 και
μια μπαλκονόπορτα (με ρολό ή πατζούρι) στο παιδικό δωμάτιο. 1-1-2
Το διαμέρισμα αυτό χρειάζεται:

  • 11 μαγνητικές επαφές αν παγιδευτούν τα τζάμια.
  • 9 μαγνητικές επαφές αν παγιδευτούν τα πατζούρια ή τα ρολά και
    15 μαγνητικές επαφές αν παγιδευτούν τα ρολά ή πατζούρια και τα τζάμια.

Για την καλωδίωση χρειαζόμαστε 2 καλώδια (ένα ζεύγος για κάθε ζώνη).
καλό θα είναι σε κάθε παράθυρο ή μπαλκονόπορτα να πηγαίνει ένα καλώδιο (4άρι 4*0,22mm) με τον τρόπο αυτό μπορούμε να έχουμε τόσες ζώνες όσες τα ανοίγματα ή τα τζάμια ή πατζούρια.
Αυτό σημαίνει ότι μπορούμε να έχουμε:

  • 7 περιμετρικές ζώνες αν καλύψουμε τα τζάμια.
  • 7 περιμετρικές ζώνες αν καλύψουμε τα πατζούρια ή ρολά.
  • 12 περιμετρικές ζώνες αν καλύψουμε τα τζάμια και τα πατζούρια ή ρολά.

Αυτό μας επιτρέπει να επιλέξουμε τις ζώνες που χρειαζόμαστε σε μια κεντρική μονάδα.

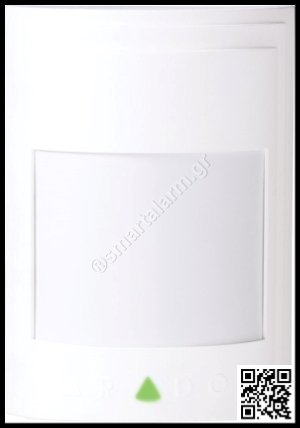

Για τους ανιχνευτές κίνησης (radar):PARADOX 476 PRO
PRO_476

Σε μια βασική σύνθεση ενός συστήματος συναγερμού χρειαζόμαστε τουλάχιστον δυο (2) ανιχνευτές κίνησης (radar).
Το ένα τοποθετείται στο σαλόνι - τραπεζαρία σε γωνία κατά προτίμηση, έτσι ώστε να καλύπτει τη μεγαλύτερη δυνατή επιφάνεια.
Το δεύτερο καλό θα είναι να τοποθετηθεί σε σημείο που καλύπτει τις δύο κρεβατοκάμαρες, στο διάδρομο των δωματίων.
Με την τεχνική αυτή καλύπτουμε εσωτερικά έναν χώρο, καλύπτοντας δυο καίρια σημεία που θα περάσει κανείς αν εισέλθει σε ένα σπίτι.
Το ύψος που θα πρέπει να τοποθετηθεί είναι 2-2,40μ το καλώδιο που χρειάζεται είναι 6*0,22mm με θωράκιση ή χωρίς.

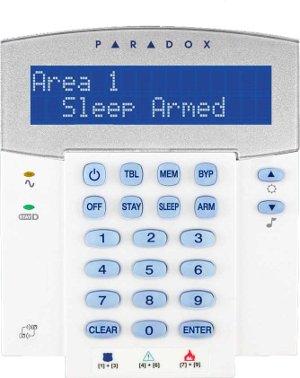

Το πληκτρολόγιο:PARADOX K32LCD - PARADOX K32LED - PARADOX K10V - PARADOX TM40
 Το πληκτρολόγιο είναι η συσκευή που μας επιτρέπει τον χειρισμό του συστήματος συναγερμού, που έχουμε τοποθετήσει.
Το πληκτρολόγιο θα πρέπει να τοποθετηθεί κοντά στην πόρτα εισόδου και σε ύψος περίπου 1,50μ, το καλώδιο που χρειάζεται είναι 6*0,22mm.

Κεντρική Μονάδα: PARADOX SP7000 - PARADOX SP6000 - PARADOX SP5500
 Η κεντρική μονάδα είναι και το κέντρο του συστήματος συναγερμού.
Σε αυτήν συνδέονται όλα τα καλώδια και κατ' επέκταση όλες οι συσκευές του συστήματος συναγερμού.
Στην κεντρική μονάδα χρειάζονται τα εξής καλώδια:

  • Τηλεφωνική γραμμή.
  • Παροχή Ρεύματος δικτύου 220v.
  • και όλα τα καλώδια από μαγνητικές επαφές, ανιχνευτές κίνησης (radar), πληκτρολόγιο -α και σειρήνες.

Σειρήνα εσωτερική:
 Η εσωτερική σειρήνα είναι η σειρήνα που χρησιμοποιείται για πανικό μέσα στο χώρο.
Αυτή τοποθετείται συνήθως επάνω στο μεταλλικό κουτί της κεντρικής μονάδας.
Ο λόγος είναι για να προκαλέσει πανικό και σύγχυση, με το θόρυβο που παράγει όταν ηχεί.

Σειρήνα εξωτερική αυτόνομη:
 Η αυτόνομη εξωτερική σειρήνα τοποθετείται σε εμφανές σημείο εξωτερικά του σπιτιού.
Πρέπει να τοποθετείται σε μεγάλο ύψος για να αποφεύγονται οι βανδαλισμοί και να μπορεί να φαίνεται από μακριά.
το καλώδιο που χρειάζεται είναι 6*0,22mm με ή χωρίς θωράκιση.
